1. 장치의 설명

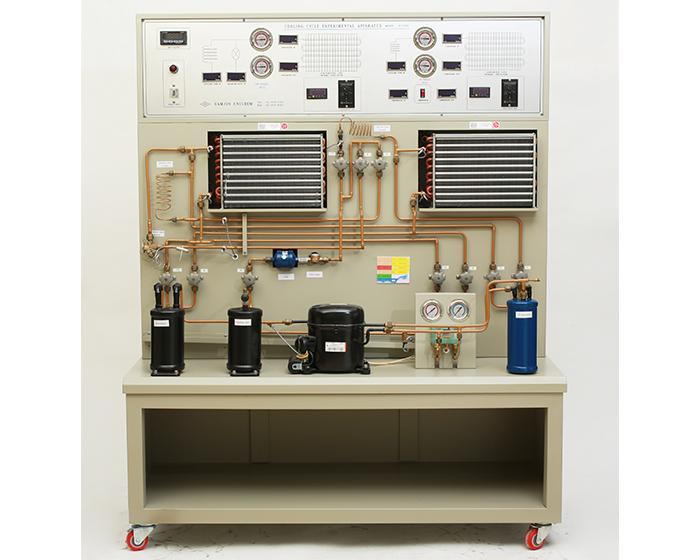

본 실험장치는 냉동기의 조작을 통해서 냉동 사이클의 이론을 이해하고 냉동기 각 부품의 기능을 익히며 실제로 각 지점의 온도 및 압력을 측정함으로서 냉동기의 성능계수를 구하는 데 있다.

2. 실험목적

- 냉동기현상 이해

- 냉동기의 각 부품 이해

- 냉동기 온도, 압력 측정하여 냉동사이클에서 성능계수를 계산

3. 규격 및 사양

1) 콤푸레샤 : 1/41HP

2) 웅축기 : 1/4HP : fan motor = 6W

3) 증발기 : 1/4HP : fan motor = 6W

4) Oil separator : 1/4 Hp

5) Receiver tank : 1/2 Hp

6) Accumulator : 1Hp

7) Sight Glass : 3/8

8) Drier : 1/4

9) Capillary tube : Ø 2mm

10) Expansion valve : Orifice Ø0.1mm

11) Needle vale : 3/8

12) Temp indicator : CA module

13) Pressure gage

고압Gage=35Kg/cm , 저압Gage=15Kg/cm

14) A meter : 직독식

15) Dimension : W150 x H170 x D76 Cm (approx)

4. 부속품

1) 냉동가스

2) 사용설명서 : 1부

5. 기타

장치의 사후 보장은 2년간이며, 현장 설치후 본사에서 시운전과 교육을 하여 드립니다.
