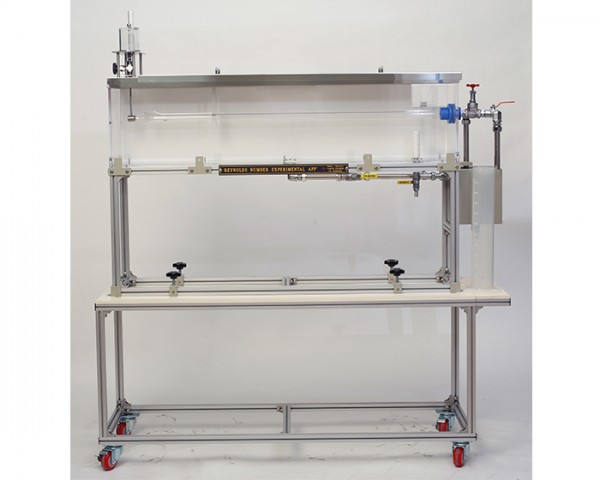

유체역학실험장치 레이놀즈 실험장치 (SRN-135)
페이지 정보
본문
| 장치명 | 레이놀즈 실험장치 |
|---|---|
| 모델명 | SRN-135 |
| 장치의 설명 | 본 실험장치는 실제 유체역학 및 전달과정에서 중요한 유체(액체)의 흐름 상태를 가시적으로 보면서 층류/난류의 유동상태를 확인할 수 있으며, 실제 유량을 받아 계산하여 유체의 흐름을 계산해 본다. |
제품설명
* 실험목적
- 레이놀즈 장치의 개념과 유체의 특성을 이해하고 장치의 조작방법을 습득
- 유량을 측정하여 계산한 레이놀즈수를 이용하여 층류와 난류를 살펴보고, 관찰한 것과 비교
* 규격 및 사양
1) 본체의 크기 : 1,350(W) x 300(D) x 700(H)mm
2) 수조의 크기 : 1,350(W) x 250(D) x 300(H)mm
3) 수조의 재질 : Acryl 8.0t
4) 측정관 : 관의내경 Ø20 x 관의길이 1,000mm
5) 측정관 재질 : Pyrex Glass
6) 유량 조절 밸브 : 20A Gate valve
7) 색소 토출구 : Ø1.0mm SUS Needle pipe
8) 색소통 : Acryl 원통 Ø70 x 250mm
9) 색소 조절 밸브 : 1/8" 니들밸브
10) 계량수조 : Acryl Ø150 x 250mm
11) 전체크기 : 1,500(W) x 300(D) x 1,300(H)mm
* 부속품
1) 초시계 : 1개
2) 메스 실린더 : 2liter 1ea
3) 연결용 호스 : 10M
4) Data 계산 프로그램 : disket제공
5) 사용 설명서 : 1부
6) 장치의 Setup에 필요한 모든 부속 일체
* 기타
장치의 사후 보장은 2년간이며, 현장 설치후 본사에서 시운전과 교육을 하여 드립니다.
